Разборка смартфонов Nokia. Фото и видео отчеты., + схемы плат Опции Подписка на тему Сообщить другу Версия для печати Скачать тему Подписка на этот форум Режимы отображения Переключить на: Древовидный Стандартный Переключить на: Линейный

[Mirage]

Представлены следующие модели:

3230-6790

3230 3230
3250 3250
3650/3660
5230
5320
5500
5530XM
5630XM
5700 5700
5730XM
5800
6110 Navigator
6120с
6210n
6220с
6260
6270
6290
6600
6630
6650 Fold
6670/7610
6680/6681
6710 Navigator
6720C
6730C
6760 slide & 6790 slide/surge

Е-серия

Е50
Е51 Е51
E52
E55
Е60
Е61/E61i
E65
E66
Е70
E71
E72
Е75
Е90

N-серия

N-gage
N-gage QD
N70/N72
N71
N73
N76 N76
N77 N77
N78
N79
N80
N81 N81
N82 N82
N85
N86 8MP
N90
N91
N92
N93 / N93i
N95
N96
N97
N97 mini
N900

X6

ЗДЕСЬ можно взять практически все мануалы по смартфонам Нокии!!

[Гость_sad@m_*]

По просьбе выкладываю инструкцию в картинках по разборке Nokia 3230. Спасибо EricaSC за предоставление данной инструкции

Прикрепленные файлы

 _________3230.zip ( 143.78 килобайт ) Кол-во скачиваний: 3346



[Sydor]

Вот выложил твои фотки в таком виде, надеюсь ты не против!!!




Просто так более практично!!!

[Altanets]

Nokia 3230

Добавлю сборку 3230 по-компонентно при содействии с Torino

Уменьшено до 66% 762 x 1047 (107.63 килобайт)

Уменьшено до 83% 1522 x 1048 (277.38 килобайт)

Уменьшено до 83% 1560 x 1002 (201.94 килобайт)

[Altanets]

Извините, а какую нужно отвертку использовать? Пробовал все, ничего

Отвертка - звездочка Т-6

[Sydor]

А где оригинальный корпус купить можно?

Магазине NOKIA. Тольео не стоит. Оригинальный стоит 1500, а китайский можно найти за 170!!!

[Altanets]

Nokia 3250

В связи с появление вопросов, как разобрать или поменять корпус на Nokia 3250, выкладываю пошаговый фото-отчет этой процедуры с описанием на анг. языке, взятый из сервис-мануала этого девайса. Каждый пусть решает для себя сам, сможет он это сделать или нет и принимает на себя всю ответственность за возможные последствия в случае каких-либо неверных действий.

Уменьшено до 54% 567 x 668 (93.87 килобайт)

Уменьшено до 53% 563 x 677 (98.78 килобайт)

Уменьшено до 53% 556 x 671 (91.42 килобайт)

Уменьшено до 53% 562 x 668 (101.41 килобайт)

Уменьшено до 53% 557 x 666 (84.84 килобайт)

Обновил файлы

Ред. Altanets

[Altanets]

Nokia N70/N72

Основные шаги процедуры снятия паналей с N70 с описанием на анг. языке. Взято из сервис-мануала этого девайса. Всю ответственность за возможные последствия в случае каких-либо неверных действий принимаете на себя

Уменьшено до 67% 795 x 550 (126.82 килобайт)

Разборка Nokia N70/N72:
Общий вид устройства:

Уменьшено до 64% 734 x 1296 (231.23 килобайт)

Схема разборки:

Уменьшено до 90% 2604 x 672 (338.43 килобайт)

Видео-руководство http://tele4n.ru/uploads/download/Gall/Vid...disassembly.avi

Полная версия сервис-мануала N70
 N70_RM_84_sm_level_1_2.pdf ( 3.01 мегабайт ) Кол-во скачиваний: 524

Схема плат N70
 N70_RM_84_schematics_1_0.pdf ( 1.67 мегабайт ) Кол-во скачиваний: 311

Полная версия сервис-мануала N72
 N70_RM_84_N72_RM_180_sm_level_1_2.pdf ( 2.49 мегабайт ) Кол-во скачиваний: 819

Схема плат N72
 N72_RM180_schematics.pdf ( 1.79 мегабайт ) Кол-во скачиваний: 562

[chij]

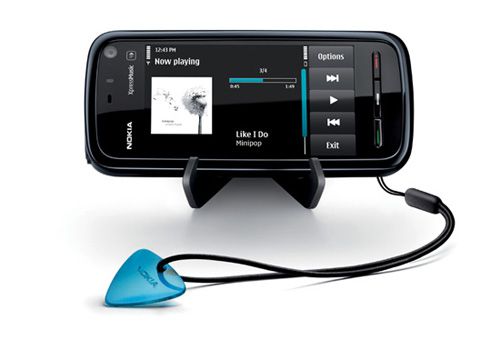

У меня оброс , а где мона намутить вот такую синию фишку , а то пинцетом или какой другой фигнёй калупать так телефону больно...

[Dimon Hell]

Да там можно и ногтем,если он прочный достаточно,или медиатором...
А вообще я корпуса покупаю на иБее,в основном на продажу,так они идут с 2мя спецприспособами,как раз для этого дела и придуманными...
И кстати полный блэк смортится гораздо круче того,что с серой рамочкой...Только вот я себе всё никак не поставлю,ибо все чёрные кнопки не очень хороши по качеству,вернее у них подложка толще,чем надо...

[RRESS]

кстати, насчет 3230 может правда и промелькнуло где... если не хотите поцарапать телефон, снимая торцевую верхнюю крышечку, за которой скрывается динамик, берет остро заточенную обычной канцелярской бритвой пластиковую карту, поддеваете защелки справа и слева и крышка отходит сама! это чтобы ножом не ковыряться как на картинке...

[Altanets]

Nokia 6600

В продолжение темы - снятие панелей Nokia 6600:
1-6 шаги 7-11

Уменьшено до 26% 358 x 1180 (138.8 килобайт)

Уменьшено до 26% 358 x 995 (132.85 килобайт)

В связи с отсутствием файлов фото-отчета на форуме, предлагаю всем желающим разобрвать 6600 перейти по этой ссылке.
Полная версия сервис-мануала:
 6600.zip ( 11.16 мегабайт ) Кол-во скачиваний: 717


Обновил файлы

Ред. Altanets

[Altanets]

Nokia E61

Фото-отчет по разборке корпуса Nokia E61.
Автор - наш форумчанин gosia

Инструкция по замене корпуса на смартфоне Nokia E61.

1. Снимаем крышку АКБ и вынимаем аккумулятор.
2. Видим 2 прорези как на скриншоте

Уменьшено до 77% 1152 x 864 (129.95 килобайт)

3. Вставляем туда что-нибудь(там защелки которые мы должны освободить). Там где стрелочка пунктиром там тоже есть защелка но нет дырки, но когда вы освободите те две защелки, то эту можно подцепить будет сверху
4. После того как освободили нижние защелки, нужно освободить такие же на верху.(см. скриншот)

Уменьшено до 77% 1152 x 864 (109.57 килобайт)

Сначала чуть-чуть подцепляем крышку 1, а затем освобождаем крючки 2 и 3

5. Проделав эти операции, мы получаем доступ к болтам, которые держат лицевую панель.(см. скриншот)

Уменьшено до 77% 1152 x 864 (127.53 килобайт)

6. Далее откручиваем их используя отвертку Т6

Уменьшено до 77% 1152 x 864 (118.25 килобайт)

7. Открутив все болты, снимаем лицевую панель

Уменьшено до 77% 1152 x 864 (122.58 килобайт)

8. Все снятие корпуса готово

Уменьшено до 59% 640 x 480 (77.33 килобайт)

Сервисная инструкция по разборке Nokia Е61(от Torino):

Уменьшено до 64% 724 x 894 (95.84 килобайт)

Уменьшено до 84% 1597 x 1011 (246.42 килобайт)

Уменьшено до 84% 1599 x 1010 (238.21 килобайт)

Уменьшено до 84% 1585 x 1010 (222.25 килобайт)

Nokia E75

Сервис мануал Nokia E75 RM-412 RM-413 Level 1&2:
 E75__RM_412_RM_413__SM_L1_L2_v1.0.pdf ( 1.71 мегабайт ) Кол-во скачиваний: 991

Nokia E90

Nokia E90 (Флагман корпоративной Е-серии)

Сервис мануал + схема плат(Полная версия):
 e90_ra_6_sm_l1l2.pdf ( 7.55 мегабайт ) Кол-во скачиваний: 1825

[Altanets]

Nokia N71

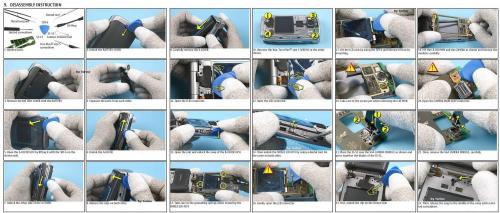

Разборка Nokia N71(от Torino):

Уменьшено до 89% 2389 x 1016 (499.79 килобайт)

Уменьшено до 89% 2389 x 1000 (475.94 килобайт)

Уменьшено до 89% 2389 x 1017 (455.24 килобайт)

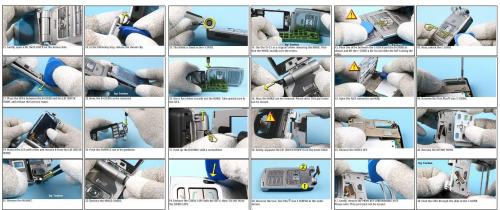

Ну и, соответственно, сборка:

Уменьшено до 84% 1589 x 1017 (297.14 килобайт)

Уменьшено до 84% 1589 x 1017 (327.96 килобайт)

Уменьшено до 89% 2387 x 1017 (487.91 килобайт)

Порядок разборки/сборки N71. Фото-отчет из сервис-мануала. Язык - англ. Формат - pdf.
 Disass_assemb_N71.zip ( 6.61 мегабайт ) Кол-во скачиваний: 3339

[Altanets]

N-Gage

Общие принципы разборки Nokia N-gage:

Уменьшено до 56% 600 x 448 (81.57 килобайт)

Покомпонентно:

Уменьшено до 54% 570 x 810 (28.77 килобайт)

Разборка
Сборка
Полная версия сервис-мануала
 sm_n_gage_level1_2_v1.pdf ( 2.41 мегабайт ) Кол-во скачиваний: 117

Схема плат
 n_gage_schematics.pdf ( 1.4 мегабайт ) Кол-во скачиваний: 76

6260

Разборка 6260.

Уменьшено до 69% 832 x 2012 (1.49 мегабайт)

Полная версия сервис-мануала
 Nokia_6260_RM_25_service_manual_L1_2.pdf ( 3.06 мегабайт ) Кол-во скачиваний: 778

Схема плат
 6260_schematics.pdf ( 535.18 килобайт ) Кол-во скачиваний: 196

[Altanets]

N73

Видео-отчет по разборке N73


А также видео-руководство

Кратко в картинках:

Уменьшено до 71% 900 x 1395 (143.47 килобайт)

Полная версия сервис-мануала
 N73_Service_Manual.pdf ( 6.18 мегабайт ) Кол-во скачиваний: 1001

Схема плат
 N73_schematics.pdf ( 1.65 мегабайт ) Кол-во скачиваний: 374

Nokia 5800 XpressMusic

Nokia 5800 XpressMusic(RM-326, RM-428)

Сервис-мануал 1&2 уровней (разборка, системная плата).
Сервис мануал + схема плат:
 5800_XpressMusic_RM_356_RM_428_SM_L1_L2_v1_0.pdf ( 5.61 мегабайт ) Кол-во скачиваний: 1990

[Torino]

Nokia 3250

Графическая схема разборки Nokia 3250:

Уменьшено до 74% 1000 x 801 (131.98 килобайт)

Верхней части:

Уменьшено до 94% 3981 x 1016 (557.14 килобайт)

Нижней части:

Уменьшено до 89% 2399 x 1016 (349.25 килобайт)

Полная версия сервис-мануала:
 3250_RM_38_Service_manual_Level1_2.pdf ( 5.1 мегабайт ) Кол-во скачиваний: 498

Схема плат:
 3250_schematics.pdf ( 755.25 килобайт ) Кол-во скачиваний: 244

[Torino]

Nokia N-gage QD

Видео-отчет

Схема плат:
 N_GAGE_QD_RH_29_schematics_V2_0.pdf ( 1.51 мегабайт ) Кол-во скачиваний: 106

[Гость_TURIY_*]

Nokia N82

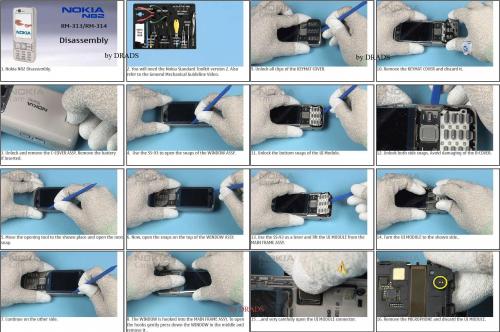

Графический мануал по разборке Nokia N82

Разборка:

Уменьшено до 87% 2042 x 1352 (491.93 килобайт)

Уменьшено до 87% 2036 x 1358 (471.33 килобайт)

Уменьшено до 87% 2036 x 1358 (477.13 килобайт)

Сборка:

Уменьшено до 87% 2042 x 1360 (481.29 килобайт)

Уменьшено до 87% 2042 x 1360 (526.02 килобайт)

Уменьшено до 87% 2042 x 1360 (373.7 килобайт)

[Torino]

Nokia N81

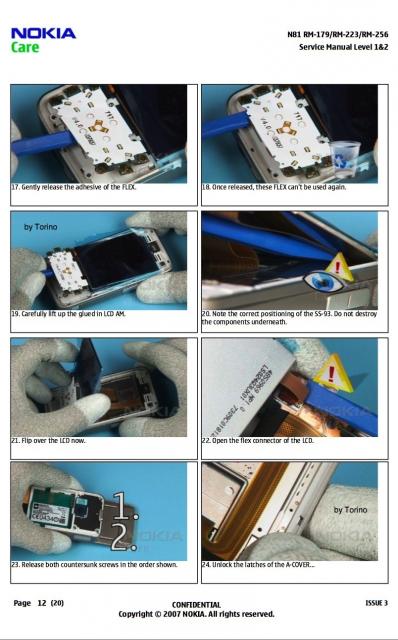

Разборка Nokia N81 в картинках:

Уменьшено до 67% 805 x 1413 (274.55 килобайт)

Уменьшено до 67% 806 x 1296 (274.43 килобайт)

Уменьшено до 67% 806 x 1297 (255.38 килобайт)

Уменьшено до 67% 804 x 1296 (272.62 килобайт)

Уменьшено до 67% 806 x 1297 (276.51 килобайт)

Уменьшено до 67% 806 x 1297 (304.42 килобайт)

Уменьшено до 67% 806 x 1295 (135.1 килобайт)

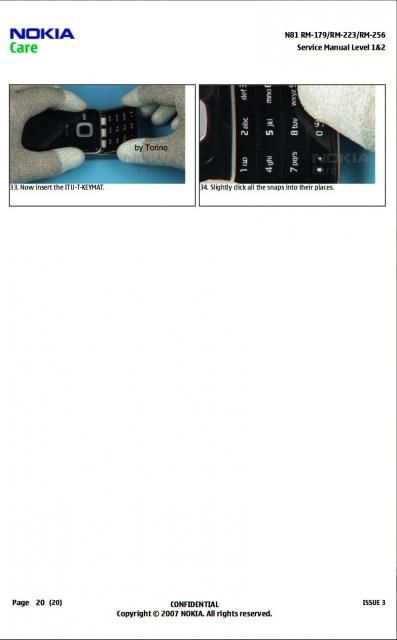

И сборка:

Уменьшено до 67% 805 x 1297 (283.82 килобайт)

Уменьшено до 67% 804 x 1298 (292.49 килобайт)

Уменьшено до 67% 805 x 1296 (240.17 килобайт)

Уменьшено до 67% 806 x 1295 (269.08 килобайт)

Уменьшено до 67% 805 x 1298 (101.73 килобайт)
